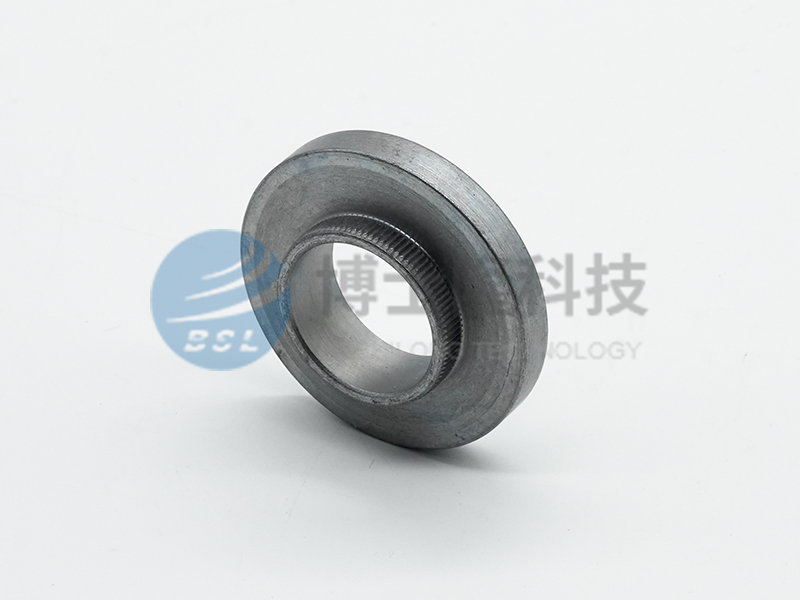

1DSC05078

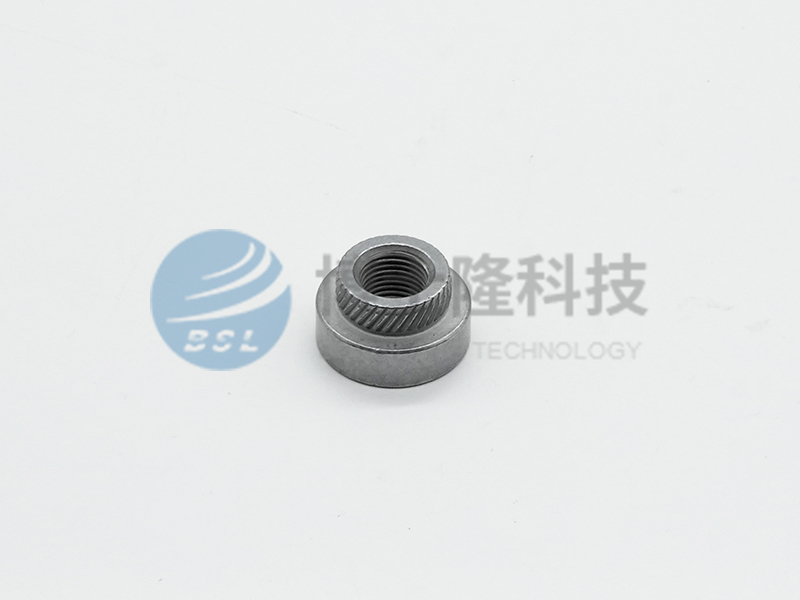

1DSC05092

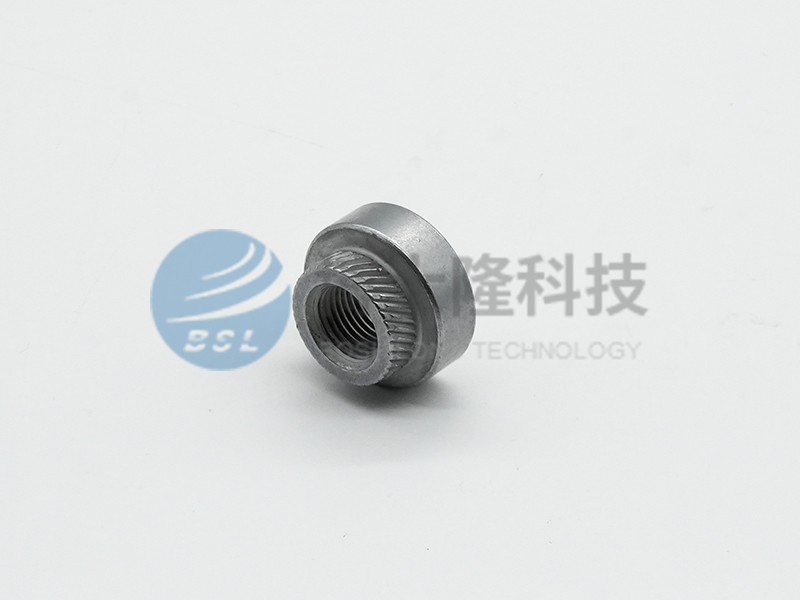

1DSC05094

压铆衬套

BSL® 压铆衬套是应用于汽车铝合金型材框架定位孔的嵌入式支撑套，用于提高型材定位安装点的支撑强度，增加耐磨耐腐蚀性能。


  • 使用场景
  • 尺寸
  • 性能表
  • 表面处理方式
  • 安装方法

按嵌入齿的形状分为直齿压铆衬套和斜齿压铆衬套。主要应用场合为电池包托盘、汽车底盘。


产品代码

D

dk

k

L

d

安装孔径d0

安装板厚度h

安装力KN

推出力N

公称

参考

参考

参考

参考

参考

Min

B2031-150035

15

30

2

3.5

13

15.0-15.1

3.7-4.3

30

1000

B2031-200180

20

27

3

18

16

20.0-20.1

2.7-3.3

30

3000

B2032-130045

13

30

3

4.5

11

13.0-13.1

4.2-4.8

30

1500

B2032-240045

24

36

3

4.5

22

24.0-24.1

4.2-4.8

30

3500

B2032-240045-1

24

36

8

4.5

22

24.0-24.1

4.2-4.8

40

4000



代码说明：“B2031”为直齿压铆衬套，“B2032”为斜齿压铆衬套。“150035”表示公称直径D=15mm，杆部长度L=3.5mm。

除以上规格外，压铆衬套的其它尺寸可根据客户安装要求进行定制。


压铆衬套的材料和表面处理方式如下：

材料类别

材料牌号

材料标准

表面处理及防护

车削钢

12L14

SAE J403

锌镍合金

中性盐雾试验720H无红锈
